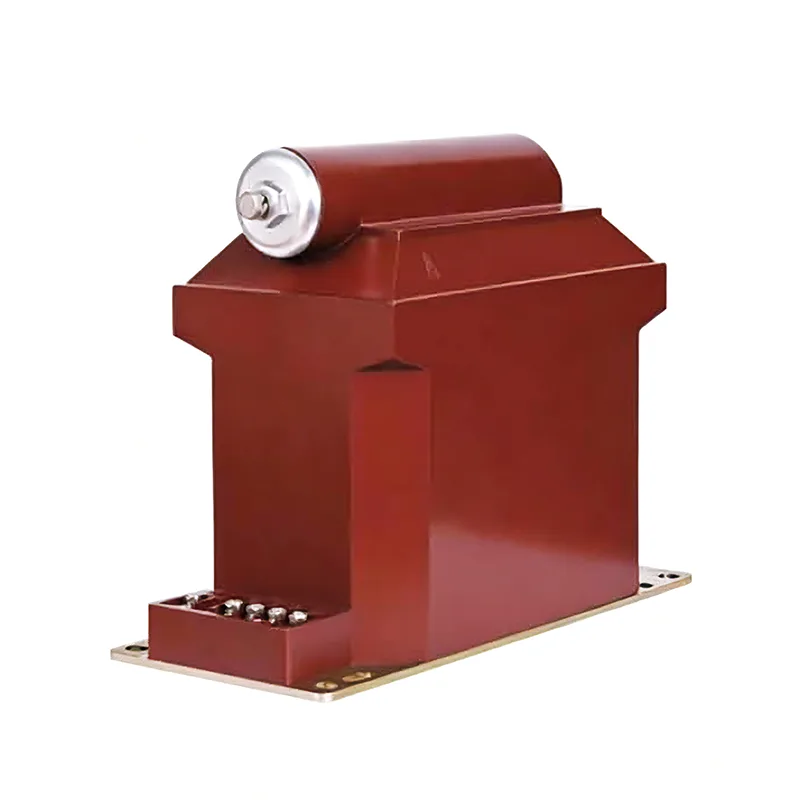

ໝໍ້ແປງໄຟແຮງດັນ 33 kV

ເຄື່ອງປ່ຽນແຮງດັນໄຟຟ້າ Youbian ທົນທານ 33 kV ໃຊ້ເຕັກນິກການ winding ແລະ shielding ພິເສດສໍາລັບ coils ປະຖົມແລະມັດທະຍົມເພື່ອປັບປຸງການກະຈາຍຄວາມກົດດັນແຮງດັນ. ແຕ່ລະ coil ແມ່ນ insulated ລະມັດລະວັງດ້ວຍຮູບເງົາ polyester ເພື່ອໃຫ້ dielectric ສູງລະຫວ່າງຊັ້ນ. ປະ​ກອບ​ໂຄງ​ສ້າງ winding ສໍາ​ເລັດ​ຮູບ​ແລະ​ແກນ​ເຫຼັກ​ສອງ​ວົງ​ໃສ່​ກອບ​ຮອງ​.

ການ​ປ້ອງ​ກັນ​ລ່ວງ​ໜ້າ

1. ກ່ອນທີ່ຈະນໍາໄປປະຕິບັດ, ເຄື່ອງຫັນແຮງດັນ 1.33 kV ຕ້ອງຜ່ານການທົດສອບແລະການກວດກາຕາມລາຍການທີ່ກໍານົດໄວ້ໃນລະບຽບການ. ສໍາລັບຕົວຢ່າງ, ການວັດແທກຂົ້ວ, ກຸ່ມເຊື່ອມຕໍ່, ການສັ່ນສະເທືອນຂອງ insulation, ລໍາດັບໄລຍະ nuclear, ແລະອື່ນໆ.

2. ສາຍໄຟຂອງຫມໍ້ແປງແຮງດັນຄວນຮັບປະກັນຄວາມຖືກຕ້ອງຂອງມັນ. winding ປະຖົມຄວນໄດ້ຮັບການເຊື່ອມຕໍ່ຂະຫນານກັບວົງຈອນການທົດສອບ, ແລະ winding ທີສອງຄວນຈະເຊື່ອມຕໍ່ໃນຂະຫນານກັບທໍ່ແຮງດັນຂອງອຸປະກອນການວັດແທກທີ່ເຊື່ອມຕໍ່, ອຸປະກອນປ້ອງກັນ relay ຫຼືອຸປະກອນອັດຕະໂນມັດ. ໃນເວລາດຽວກັນ, ຄວນເອົາໃຈໃສ່ກັບຄວາມຖືກຕ້ອງຂອງຂົ້ວ.

3. ຄວາມອາດສາມາດຂອງການໂຫຼດໄດ້ເຊື່ອມຕໍ່ກັບຂ້າງສອງຂອງຫມໍ້ແປງແຮງດັນ 33 kV ຄວນຈະເຫມາະສົມ, ແລະການໂຫຼດທີ່ເຊື່ອມຕໍ່ຂ້າງສອງຂອງຫມໍ້ແປງແຮງດັນໄຟຟ້າບໍ່ຄວນເກີນຄວາມອາດສາມາດຈັດອັນດັບຂອງຕົນ, ຖ້າບໍ່ດັ່ງນັ້ນມັນຈະເພີ່ມຄວາມຜິດພາດຂອງຫມໍ້ແປງແລະເຮັດໃຫ້ມັນຍາກທີ່ຈະບັນລຸຄວາມຖືກຕ້ອງຂອງການວັດແທກ.

4. ວົງຈອນສັ້ນບໍ່ໄດ້ອະນຸຍາດໃຫ້ຢູ່ຂ້າງສອງຂອງຫມໍ້ແປງແຮງດັນ 4.33 kV. ເນື່ອງຈາກ impedance ຂະຫນາດນ້ອຍພາຍໃນຫມໍ້ແປງແຮງດັນ, ຖ້າວົງຈອນຮອງແມ່ນວົງຈອນສັ້ນ, ກະແສໄຟຟ້າຂະຫນາດໃຫຍ່ຈະເກີດຂຶ້ນ, ຊຶ່ງຈະທໍາລາຍອຸປະກອນຮອງແລະແມ້ກະທັ້ງອັນຕະລາຍຕໍ່ຄວາມປອດໄພສ່ວນບຸກຄົນ. ໝໍ້ແປງແຮງດັນສາມາດຕິດຕັ້ງຟິວຢູ່ຂ້າງຮອງເພື່ອປົກປ້ອງຕົນເອງຈາກຄວາມເສຍຫາຍທີ່ເກີດຈາກວົງຈອນສັ້ນຂ້າງສອງ. ຖ້າເປັນໄປໄດ້, ຄວນຕິດຕັ້ງຟິວຢູ່ດ້ານຫຼັກເພື່ອປ້ອງກັນຕາຂ່າຍໄຟຟ້າແຮງດັນສູງບໍ່ໃຫ້ເປັນອັນຕະລາຍຕໍ່ຄວາມປອດໄພຂອງລະບົບປະຖົມ ເນື່ອງຈາກຄວາມຜິດຂອງສາຍລົມແຮງດັນສູງ ຫຼືສາຍໄຟຂອງໝໍ້ແປງໄຟ.

5. ເພື່ອຮັບປະກັນຄວາມປອດໄພຂອງປະຊາຊົນໃນເວລາທີ່ຕິດຕໍ່ກັບອຸປະກອນການວັດແທກແລະ relay, winding ທີສອງຂອງຫມໍ້ແປງແຮງດັນຕ້ອງມີຈຸດຕໍ່ຫນ້າດິນ. ເນື່ອງຈາກວ່າຫຼັງຈາກສາຍດິນ, ເມື່ອ insulation ລະຫວ່າງ windings ປະຖົມແລະມັດທະຍົມເສຍຫາຍ, ມັນສາມາດປ້ອງກັນແຮງດັນສູງຈາກອັນຕະລາຍຕໍ່ຄວາມປອດໄພສ່ວນບຸກຄົນໃນເຄື່ອງມືແລະ relays.

6. ດ້ານຮອງຂອງຫມໍ້ແປງແຮງດັນຕ້ອງບໍ່ມີວົງຈອນສັ້ນ.

ສໍາລັບ insulation ແລະການປົກປ້ອງ, ອົງປະກອບແມ່ນອັດຕະໂນມັດສູນຍາກາດຄວາມກົດດັນໂຍນເຂົ້າໄປໃນ hydrophobic cycloaliphatic epoxy resin (HCEP). ອຸປະກອນການ HCEP ມີ trajectory arc ທີ່ດີເລີດ, ozone ແລະການຕໍ່ຕ້ານ ultraviolet, ໃນຂະນະທີ່ຮັກສາຄວາມເຂັ້ມແຂງທາງດ້ານຮ່າງກາຍ. ຄຸນສົມບັດດ້ານ hydrophobic ຂອງ HCEP ຮັບປະກັນການປະຕິບັດທີ່ເຊື່ອຖືໄດ້ສູງໃນສະພາບແວດລ້ອມທີ່ຊຸ່ມ, ປຽກ, ຫຼືມົນລະພິດ.

ສາມາດນໍາໃຊ້ໄດ້ສໍາລັບສາຍກະຈາຍ 35KV, ບໍ່ຖ່ານຫີນ, ໂຮງງານໄຟຟ້າ, ທາງລົດໄຟ, ແລະໂຮງງານຜະລິດ.

ເຄື່ອງປ່ຽນແຮງດັນ 33 kV ປະຕິບັດຕາມ IEC60044-2 ຢ່າງເຂັ້ມງວດ; IEC 61869-1, 3; ANSI/IEEE C57.13.

ຄໍາຮ້ອງສະຫມັກ

ລົດໄຟ;ບໍ່ຖ່ານຫີນ;ເຄື່ອງວັດແທກພະລັງງານ;ໂຮງງານໄຟຟ້າ;ເຄື່ອງວັດແທກພະລັງງານໄຟຟ້າ;ສະຖານີພະລັງງານ;ເຄື່ອງປ່ຽນແຮງດັນປານກາງ;ບໍລິສັດນ້ຳມັນແລະແກັສ;ຕູ້ກະຈາຍພະລັງງານ;ລະບົບກະຈາຍພະລັງງານ;ຕູ້ສນວນພະລັງງານອາກາດ;ຕູ້ເຄືອຂ່າຍວົງແຫວນ;ເຄື່ອງມືວັດແທກ;ສໍານັກງານໄຟຟ້າ;ເຄື່ອງວິເຄາະຄຸນນະພາບພະລັງງານແຮງດັນປານກາງ;ວິສາຫະກິດອຸດສາຫະກໍາ ແລະຂຸດຄົ້ນບໍ່ແຮ່;

ຄຸນສົມບັດ

ນ້ໍາຫນັກ: 50KG;

ຊີວິດການບໍລິການ: 30 ປີ;

ວັດສະດຸ: Epoxy resin (HCEP);

ລະດັບແຮງດັນໄຟຟ້າສູງເຖິງ 36 kV;

ລະດັບຄວາມຖືກຕ້ອງ: 0.2 0.5 6P 3P;

33KV 35KV 36KV ຄໍາຮ້ອງສະຫມັກ indoor;

ການອອກແບບການຫັນເປັນແຮງດັນໄຟຟ້າ pole ດຽວ;

ຜົນຜະລິດຄວາມຮ້ອນທີ່ຈໍາກັດ (VA): 300VA / 600VA;

ໂຄງສ້າງທີ່ສົມເຫດສົມຜົນ, ໂຄງສ້າງທີ່ແຂງແຮງ;

ອັດຕາສ່ວນແຮງດັນທີ່ຈັດອັນດັບ: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

ລະດັບ insulation ພື້ນຖານ (BIL) ສູງເຖິງ 200 kV;

ວົງຈອນສັ້ນແລະທົນທານຕໍ່ຄວາມຮ້ອນທີ່ດີເລີດ;
