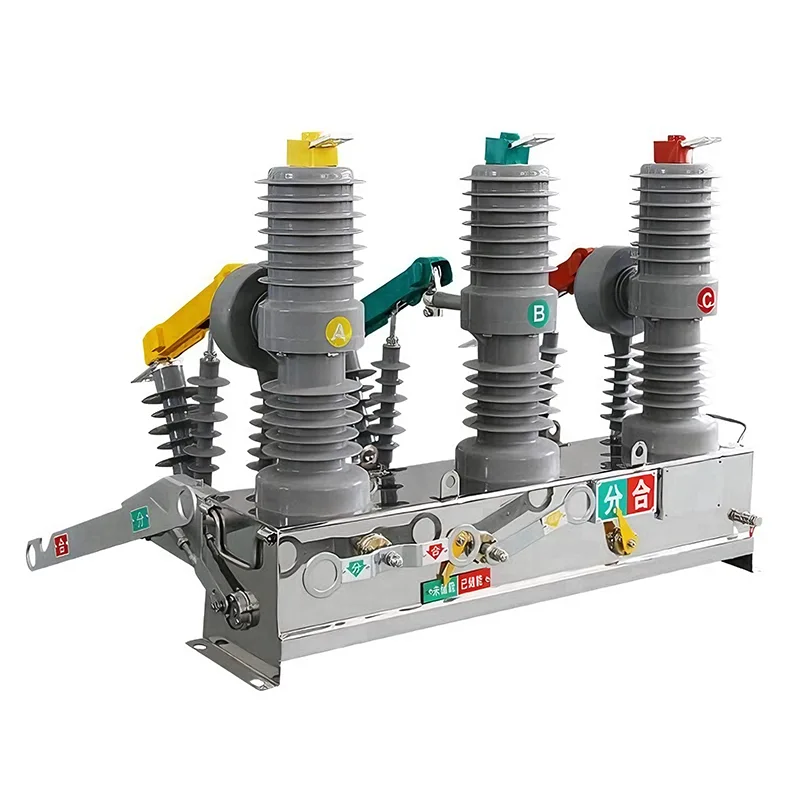

ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ 11 KV

ທີ່ Youbian, ການອອກແບບຂອງພວກເຮົາແມ່ນເນັ້ນໃສ່ມາດຕະຖານລະດັບ 12kV ຂອງເຄື່ອງຕັດວົງຈອນສູນຍາກາດ 11 kV, ເຊິ່ງກວມເອົາ ແລະປັບປຸງຄວາມຕ້ອງການປະສິດທິພາບຂອງຕາຂ່າຍໄຟຟ້າ 11 kV ຢ່າງຄົບຖ້ວນ. ບໍ່ເຫມືອນກັບເຕັກໂນໂລຢີເກົ່າ, ເຄື່ອງຕັດວົງຈອນເຫຼົ່ານີ້ອີງໃສ່ສະພາບແວດລ້ອມສູນຍາກາດສູງເພື່ອດັບໄຟ arcs, ດັ່ງນັ້ນການສະຖຽນລະພາບຂອງຕາຂ່າຍໄຟຟ້າແລະຮັບປະກັນຄວາມປອດໄພຂອງບຸກຄະລາກອນ.

ເຂົ້າໃຈເຕັກໂນໂລຢີສູນຍາກາດຫຼັກ

"ສູນຍາກາດ" ໃນ 11 Kv Vacuum Circuit Breaker ຫມາຍເຖິງສະພາບແວດລ້ອມພາຍໃນຫ້ອງ extinguishing arc ສູນຍາກາດ (ໂດຍປົກກະຕິເອີ້ນວ່າຂວດສູນຍາກາດ). ນີ້ແມ່ນຫຼັກຂອງລະບົບ. ເນື່ອງຈາກຄວາມເຂັ້ມແຂງ dielectric ດີກວ່າ (ຄວາມສາມາດຂອງ insulation) ເມື່ອທຽບກັບອາກາດຫຼືນ້ໍາມັນ, ສູນຍາກາດສາມາດບັນລຸຊ່ອງຫວ່າງການຕິດຕໍ່ຂະຫນາດນ້ອຍກວ່າແລະທົນທານຕໍ່ແຮງດັນສູງ.

ເມື່ອເຄື່ອງຕັດວົງຈອນສູນຍາກາດ 11 Kv ຂອງພວກເຮົາເຮັດວຽກຢູ່, ການແຍກການຕິດຕໍ່ເກີດຂຶ້ນພາຍໃນຫ້ອງສູນຍາກາດທີ່ປິດຢ່າງຖາວອນ. ເນື່ອງຈາກບໍ່ມີໂມເລກຸນອາຍແກັສ, ເກືອບບໍ່ມີຫຍັງທີ່ຈະຮັກສາເສັ້ນໂຄ້ງ, ດັ່ງນັ້ນຈຶ່ງບັນລຸການແຍກຄວາມຜິດຢ່າງໄວວາ.

ພາລະບົດບາດຂອງຫ້ອງ extinguishing arc ສູນຍາກາດໃນການ extinguishing arc

ຂະບວນການ extinguishing arc ຂອງອຸປະກອນຂອງພວກເຮົາແມ່ນຊັດເຈນແລະທັນທີທັນໃດ. ນີ້ແມ່ນການອອກແບບຂອງພວກເຮົາເພື່ອປະຕິບັດຫຼັກການການເຮັດວຽກຂອງມັນ:

1. ການ​ແຍກ​ຕິດ​ຕໍ່​ພົວ​ພັນ​: ໃນ​ເວ​ລາ​ທີ່​ຄວາມ​ຜິດ​ຖືກ​ກວດ​ພົບ​, ຕິດ​ຕໍ່​ພົວ​ພັນ​ແຍກ​ຕ່າງ​ຫາກ​.

2. arc vapor ໂລຫະ: ເນື່ອງຈາກ vapor ໂລຫະໃນອຸປະກອນການຕິດຕໍ່, arc ຈະປະກອບເປັນໄລຍະສັ້ນໆ.

3. ການແຜ່ກະຈາຍຢ່າງໄວວາ: ເນື່ອງຈາກສະພາບແວດລ້ອມສູນຍາກາດ, ອາຍຂອງໂລຫະຈະຂະຫຍາຍແລະກະຈາຍດ້ວຍຄວາມໄວທີ່ໄວທີ່ສຸດ.

4. breaker ຂ້າມສູນ: ໃນເວລາທີ່ປະຈຸບັນຂ້າມສູນຄັ້ງທໍາອິດ, arc extinguishes ເນື່ອງຈາກອັດຕາການຟື້ນຕົວໄວຂອງຄວາມເຂັ້ມແຂງ dielectric ກ່ວາຄວາມໄວທີ່ແຮງດັນເພີ່ມຂຶ້ນແລະ reignites ອາກ.

ຄວາມແຕກຕ່າງລະຫວ່າງເຄື່ອງຕັດວົງຈອນສູນຍາກາດ ແລະເຄື່ອງຕັດວົງຈອນນໍ້າມັນ/ແກັສແບບດັ້ງເດີມ

ພວກເຮົາສະໜັບສະໜູນການປ່ຽນໄປໃຊ້ເທັກໂນໂລຍີສູນຍາກາດ ເພາະມັນລົບລ້າງຄວາມຮັບຜິດຊອບດ້ານສິ່ງແວດລ້ອມ ແລະການຮັກສາທີ່ຕິດພັນກັບເຄື່ອງຕັດວົງຈອນນໍ້າມັນ ຫຼືແກ໊ສແບບເກົ່າ. ຕໍ່ໄປນີ້ປຽບທຽບວ່າເປັນຫຍັງເຄື່ອງຕັດວົງຈອນທີ່ເປັນມິດກັບສິ່ງແວດລ້ອມເປັນທາງເລືອກທີ່ດີກວ່າສໍາລັບໂຄງສ້າງພື້ນຖານທີ່ທັນສະໄຫມ.

ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ (VCB) ນ້ຳມັນ/ເຄື່ອງຕັດວົງຈອນອາກາດ

ຄວາມສາມາດໃນການດັບໄຟ Arc: ສູນຍາກາດຂະຫນາດກາງ / ສູງ (ປິດ) ນ້ໍາມັນຫຼືອາກາດບີບອັດ

ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​: ຫາ​ຍາກ​ຫຼາຍ (ປະ​ທັບ​ຕາ​ຕະ​ຫຼອດ​ຊີ​ວິດ​) ສູງ (ການ​ທົດ​ແທນ​ນ​້​ໍາ​ມັນ​, ການ​ຕິດ​ຕໍ່​ທໍາ​ຄວາມ​ສະ​ອາດ​)

ຄວາມສ່ຽງໄຟ: ບໍ່ມີ (ບໍ່ມີນ້ໍາມັນແລະບໍ່ມີ SF6) ສູງ (ນໍ້າມັນທີ່ຕິດໄຟໄດ້)

ອາຍຸການບໍລິການ: ຍາວ (20-30 ປີ) ສັ້ນ (ອາຍຸການນໍາໃຊ້)

ຂະໜາດ: ຂະໜາດກະທັດຮັດ/ໜາ

ຜົນກະທົບດ້ານສິ່ງແວດລ້ອມ: ການປົກປ້ອງສິ່ງແວດລ້ອມ/ຄວາມສ່ຽງຕໍ່ການຮົ່ວໄຫຼຂອງນໍ້າມັນ ຫຼືການປ່ອຍອາຍພິດ SF6

ໂດຍການໃຊ້ເທກໂນໂລຍີສູນຍາກາດ, ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ 11 Kv ຂອງພວກເຮົາບໍ່ພຽງແຕ່ປອດໄພກວ່າ, ແຕ່ຍັງຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານຢ່າງຫຼວງຫຼາຍຕະຫຼອດວົງຈອນຊີວິດຂອງອຸປະກອນທັງຫມົດ.

ຄ່າແຮງດັນ ແລະຕົວກໍານົດການປະຈຸບັນ

ເຖິງແມ່ນວ່າອຸປະກອນເຫຼົ່ານີ້ຖືກນໍາໄປໃຊ້ໃນເຄືອຂ່າຍການສະຫນອງພະລັງງານ 11kV, ແຮງດັນທີ່ມີການຈັດອັນດັບຂອງ 11kV Vacuum Circuit Breaker ແມ່ນ 12kV ເພື່ອຮັບປະກັນຂອບຄວາມປອດໄພທີ່ຈໍາເປັນ. ກະແສຕໍ່ເນື່ອງທີ່ມີການຈັດອັນດັບກໍານົດຄວາມອາດສາມາດໃນການໂຫຼດທີ່ເຄື່ອງຕັດວົງຈອນສາມາດທົນໄດ້ໃນລະຫວ່າງການເຮັດວຽກປົກກະຕິ. ພວກ​ເຮົາ​ສະ​ເຫນີ​ໃຫ້​ການ​ຕັ້ງ​ຄ່າ​ທີ່​ປ່ຽນ​ແປງ​ໄດ້​ເພື່ອ​ຕອບ​ສະ​ຫນອງ​ຄວາມ​ຕ້ອງ​ການ​ການ​ໂຫຼດ​ສະ​ເພາະ​:

Rated current 630A: ເຫມາະສໍາລັບ feeders ການແຜ່ກະຈາຍມາດຕະຖານແລະການໂຫຼດອຸດສາຫະກໍາຂະຫນາດນ້ອຍ.

1250A ຫາ 1600A: ອອກແບບສະເພາະສໍາລັບສາຍຂາເຂົ້າຕົ້ນຕໍແລະເຄື່ອງຈັກອຸດສາຫະກໍາຫນັກ.

ການປັບແຕ່ງ: ມູນຄ່າການຈັດອັນດັບທີ່ສູງຂຶ້ນສາມາດສະຫນອງໄດ້ໂດຍອີງໃສ່ການຕັ້ງຄ່າສະວິດເຊີງສະເພາະ.

ຄວາມສາມາດໃນການຕັດວົງຈອນສັ້ນ ແລະການປະຕິບັດຕາມ

ການຕັດການເຊື່ອມຕໍ່ທີ່ປອດໄພຂອງຄວາມຜິດແມ່ນຫນ້າທີ່ສໍາຄັນທີ່ສຸດຂອງເຄື່ອງຕັດວົງຈອນສູນຍາກາດ. ເຄື່ອງຕັດວົງຈອນສູນຍາກາດ 11 Kv ຂອງພວກເຮົາມີຄວາມສາມາດຕັດວົງຈອນສັ້ນຈາກ 20kA ຫາ 31.5kA, ຮັບປະກັນຄວາມສາມາດໃນການຕັດກະແສໄຟຟ້າຂະຫນາດໃຫຍ່ໃນທັນທີໂດຍບໍ່ມີການທໍາລາຍອຸປະກອນທີ່ລົງລຸ່ມ.

ພວກເຮົາປະຕິບັດຕາມມາດຕະຖານການຜະລິດທົ່ວໂລກຢ່າງເຂັ້ມງວດ. ແຕ່ລະຫນ່ວຍໄດ້ຖືກຕິດຕັ້ງດ້ວຍເຄື່ອງຕັດວົງຈອນສູນຍາກາດ (VCB) ທີ່ປະຕິບັດຕາມມາດຕະຖານ IEC 62271-100, ຮັບປະກັນຄວາມສອດຄ່ອງໃນການປະຕິບັດໃນບັນດາຜູ້ຫຼາກຫຼາຍ.
