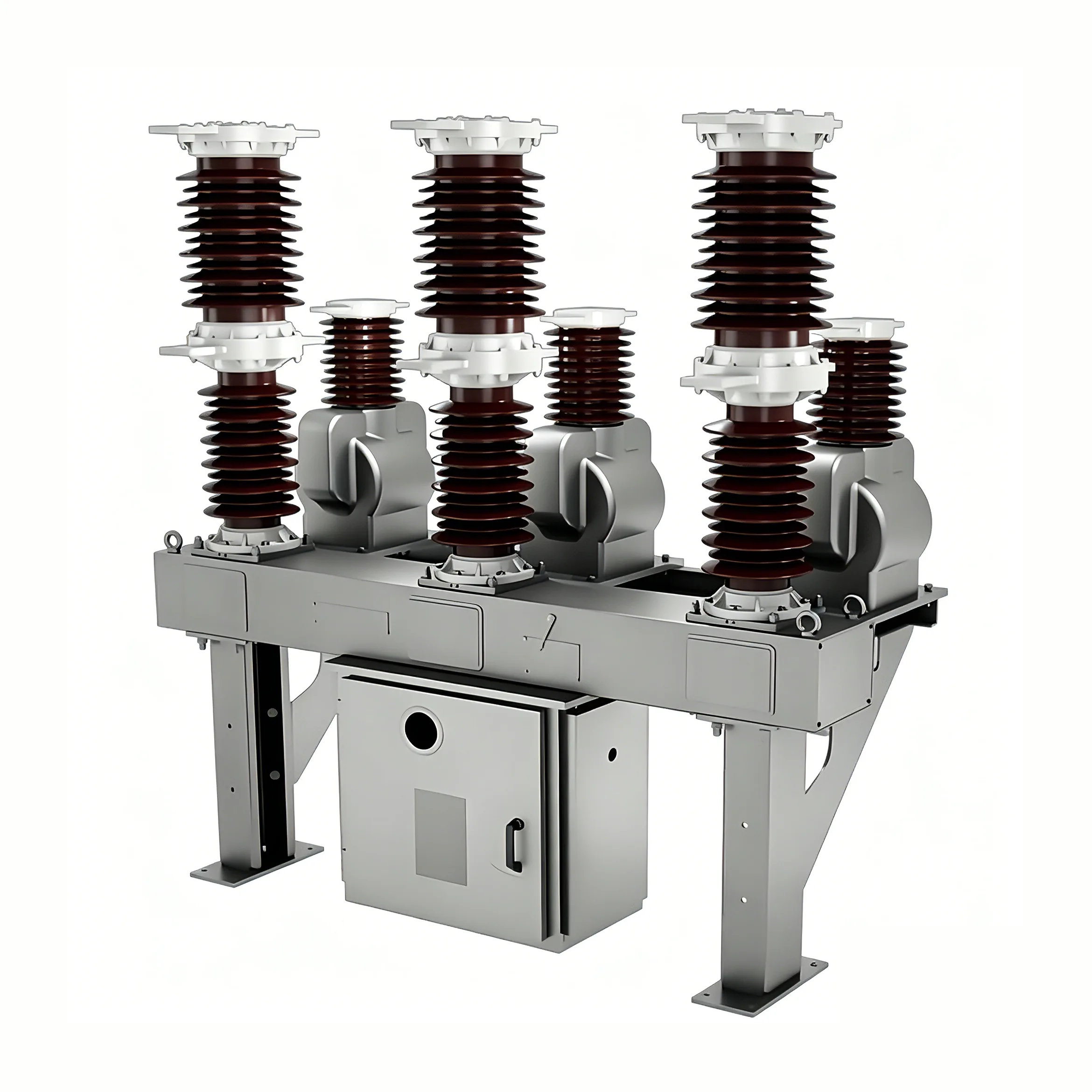

40.5kv Switch Recloser

40.5kv switch breaker (ຕໍ່ໄປນີ້ເອີ້ນວ່າ "ເຄື່ອງຕັດວົງຈອນ") ແມ່ນການຜະລິດໃຫມ່ຂອງ breaker ວົງຈອນສູນຍາກາດກາງແຈ້ງພັດທະນາໂດຍ Youbian ໂດຍການນໍາສະເຫນີເຕັກໂນໂລຊີຕ່າງປະເທດທີ່ກ້າວຫນ້າແລະປະສົມປະສານກັບລັກສະນະຂອງອຸດສາຫະກໍາພະລັງງານຂອງຈີນ. ສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບລະບົບການແຈກຢາຍກາງແຈ້ງຂອງ 10-35kV ໃນຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງແລະຊົນນະບົດ. ສົມທົບກັບຄໍາຮ້ອງສະຫມັກຂອງປະຈຸບັນການໂຫຼດ, overload ປັດຈຸບັນ, ແລະວົງຈອນສັ້ນ, ມັນຍັງສາມາດຖືກນໍາໃຊ້ໃນສະຖານະການທີ່ຄ້າຍຄືກັນອື່ນໆ.

ສະພາບແວດລ້ອມການເຮັດວຽກ

ອຸນຫະພູມສະພາບແວດລ້ອມ: -40 ℃ to 85 ℃

ຄວາມແຕກຕ່າງຂອງອຸນຫະພູມປະຈໍາວັນ: 25 ℃

ລະດັບຄວາມສູງ: ≤ 2000m

ຄວາມໄວລົມບໍ່ເກີນ 35m/s

ບໍ່ມີການສັ່ນສະເທືອນຄວາມເຂັ້ມຂົ້ນປົກກະຕິ

ບໍ່ມີທາດອາຍແກັສ corrosive ຫຼືສື່ມວນຊົນທີ່ເຂັ້ມແຂງ (ເຊັ່ນ: ອາຊິດ, ເປັນດ່າງ, sludge, ແລະອື່ນໆ)

ລະດັບມົນລະພິດ: IV

ອຸນຫະພູມສາກໄຟ: -40 ℃ to 85 ℃

ຄຸນສົມບັດ

40.5kv switch recloser ເປັນຜະລິດຕະພັນການອອກແບບທີ່ປັບປຸງໃຫ້ສອດຄ່ອງກັບມາດຕະຖານ ANSI/IEC, ມີເຄື່ອງກະຕຸ້ນແມ່ເຫຼັກ, ອຸປະກອນເປີດ / ປິດ (RCWE ປະເພດ ACR ບໍ່ມີອຸປະກອນປິດຄູ່ມື), 3 ເຊັນເຊີປະຈຸບັນ, ສູງເຖິງ 3 ເຊັນເຊີແຮງດັນ, ແລະຟັງຊັນເພີ່ມເຕີມເຊັ່ນ: ເສັ້ນໂຄ້ງປ້ອງກັນ (ໂຄງການ), ເຫດຜົນການປະສານງານ ( programmable to), ຊອບແວຄວບຄຸມ, PC, ແລະອຸປະກອນຕ່າງໆ. ຕົວຄວບຄຸມ RWK352.

ເຄື່ອງປິດສະວິດ 40.5kv ເປັນຕົວປິດສະລັບທີ່ແຂງທີ່ເຄືອບດ້ວຍຢາງຊິລິໂຄນ ແລະບໍ່ໃຊ້ການປະທັບຕາອາຍແກັສ SF6. recloser ນີ້ມີໄລຍະຫ່າງ creepage ສູງແລະລະດັບ insulation ສູງ, ເຫມາະສໍາລັບລະບົບສູງເຖິງ 42kV ລະດັບ, BIL200kV.

40.5kV switch recloser ຖືກອອກແບບມາສໍາລັບສາມເຟດ AC 50 / 60Hz, ທີ່ມີແຮງດັນໄຟຟ້າ 40.5kV, ແລະເຫມາະສົມສໍາລັບ switchgear ແຮງດັນສູງກາງແຈ້ງ. ຕົ້ນຕໍແມ່ນໃຊ້ໃນລະບົບຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງ ແລະຊົນນະບົດ, ສະຖານີຍ່ອຍ, ແລະລະບົບການຈໍາໜ່າຍຂອງວິສາຫະກິດອຸດສາຫະກຳ ແລະ ບໍ່ແຮ່, ສໍາລັບການຕັດກະແສໄຟຟ້າ, ກະແສໄຟຟ້າເກີນ, ແລະກະແສໄຟຟ້າສັ້ນ. ເນື່ອງຈາກປະສິດທິພາບພິເສດຂອງ breakers ວົງຈອນສູນຍາກາດ, ພວກເຂົາເຈົ້າແມ່ນເຫມາະສົມໂດຍສະເພາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຕ້ອງການການດໍາເນີນງານເລື້ອຍໆແລະການດັດແກ້ທີ່ບໍ່ມີນ້ໍາມັນ.

ຕົວແບບຂອງຕົວຕັດວົງຈອນນີ້ຮັບຮອງເອົາໂຄງສ້າງເສົາສາມເຟດທີ່ແຍກອອກເພື່ອຮັບປະກັນວ່າຄວາມຜິດຂອງໄລຍະດຽວຈະບໍ່ເຮັດໃຫ້ເກີດວົງຈອນສັ້ນສາມເຟດ. ຫ້ອງ extinguishing arc ສູນຍາກາດແມ່ນຕັ້ງຢູ່ພາຍໃນແຂນ insulation ຂອງແຕ່ລະໄລຍະ, ການກໍາຈັດຄວາມສ່ຽງຂອງຄວາມຜິດວົງຈອນສັ້ນທີ່ເກີດຈາກການ condensation. insulation ພາຍນອກຂອງ breaker ສະຫຼັບ 40.5kv ແມ່ນຜະລິດຈາກວັດສະດຸນອກ epoxy resin ຫຼືຢາງຊິລິໂຄນທີ່ນໍາເຂົ້າ, ເຊິ່ງມີ hydrophobicity ທີ່ດີເລີດແລະປະສິດທິພາບຕ້ານ fouling, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມກາງແຈ້ງທີ່ມີຄວາມຕ້ອງການທົນທານຕໍ່ສະພາບອາກາດສູງແລະສະພາບການເຮັດວຽກທີ່ຮຸນແຮງ. ເຄື່ອງຕັດວົງຈອນມີໂຄງສ້າງໂດຍລວມທີ່ຫນາແຫນ້ນ, ຄອບຄອງພື້ນທີ່ຂະຫນາດນ້ອຍ, ມີນ້ໍາຫນັກເບົາ, ແລະງ່າຍຕໍ່ການຕິດຕັ້ງ. ພາຍໃນກ່ອງແມ່ນເຕັມໄປດ້ວຍນ້ໍາມັນຫມໍ້ແປງ, ແຕ່ບໍ່ມີອາຍແກັສ hexafluoride ຊູນຟູຣິກ, ຕອບສະຫນອງຄວາມຕ້ອງການຂອງການຫັນປ່ຽນທີ່ບໍ່ມີນ້ໍາມັນແລະການປົກປ້ອງສິ່ງແວດລ້ອມ.

ມາດຕະຖານຜະລິດຕະພັນ

ເຄື່ອງຕັດວົງຈອນນີ້ປະຕິບັດຕາມມາດຕະຖານດັ່ງຕໍ່ໄປນີ້: GB1984: ເຄື່ອງຕັດວົງຈອນແຮງດັນສູງ; GB/T11022: ຄວາມຕ້ອງການດ້ານວິຊາການທົ່ວໄປສໍາລັບອຸປະກອນ Switchgear ແລະຄວບຄຸມແຮງດັນສູງ; JB3855:3.6~40.5kV Outdoor AC High Voltage Vacuum Circuit Breaker DL/T403:12~40. ຂໍ້ມູນຈໍາເພາະທາງດ້ານວິຊາການສໍາລັບການສັ່ງຊື້ 5kV AC ເຄື່ອງຕັດວົງຈອນສູນຍາກາດແຮງດັນສູງ IEC56: ເຄື່ອງຕັດວົງຈອນແຮງດັນສູງ AC
