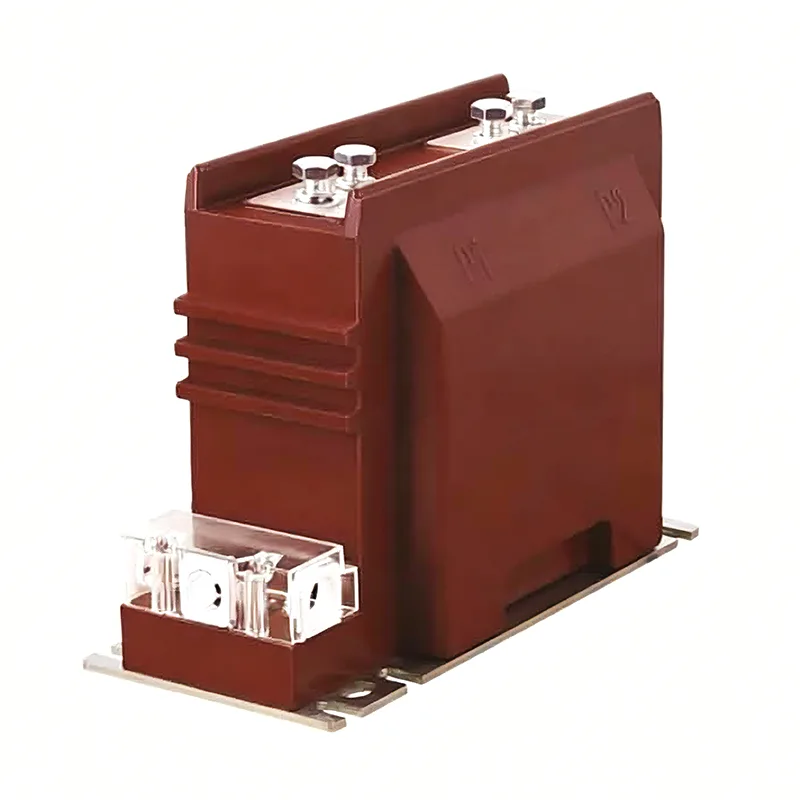

11 Kv ຫມໍ້ແປງປະຈຸບັນ

ໝໍ້ແປງໄຟຟ້າ 11 Kv ຄຸນນະພາບສູງຂອງ Youbian ມີບົດບາດໃນການປ່ຽນກະແສໄຟຟ້າ ແລະ ການແຍກໄຟຟ້າ. ກະແສໄຟຟ້າໃນການຜະລິດ, ການຫັນປ່ຽນ, ສາຍສົ່ງ, ການແຈກຢາຍ, ແລະສາຍການບໍລິໂພກແຕກຕ່າງກັນຢ່າງຫຼວງຫຼາຍ, ຕັ້ງແຕ່ສອງສາມ amperes ເຖິງຫລາຍສິບພັນ amperes. ເພື່ອຄວາມສະດວກຂອງການວັດແທກ, ການປົກປ້ອງແລະການຄວບຄຸມ, ມັນຈໍາເປັນຕ້ອງປ່ຽນເປັນກະແສໄຟຟ້າທີ່ຂ້ອນຂ້າງ. ນອກຈາກນັ້ນ, ແຮງດັນໄຟຟ້າໃນສາຍໂດຍທົ່ວໄປແມ່ນສູງ, ແລະການວັດແທກໂດຍກົງແມ່ນອັນຕະລາຍຫຼາຍ. Dahu Electric ຂໍເຊີນທ່ານເຂົ້າມາທີ່ໂຮງງານຂອງພວກເຮົາເພື່ອຊື້ເຄື່ອງຫັນປ່ຽນກະແສໄຟຟ້າ 11 kV ລຸ້ນລ້າສຸດ, ຂາຍດີທີ່ສຸດ, ລາຄາບໍ່ແພງ ແລະ ຄຸນນະພາບສູງ. ພວກເຮົາຫວັງວ່າຈະໄດ້ເຮັດວຽກຮ່ວມກັບທ່ານ.

11 Kv ຮູບແບບການຫັນເປັນປະຈຸບັນ

ຕົວອັກສອນທໍາອິດ: L - ຫມໍ້ແປງປະຈຸບັນ

ຕົວອັກສອນທີສອງ: A - ໂດຍຜ່ານຮູບແບບກໍາແພງ; ປະເພດເສົາຫຼັກ Z; ປະເພດ M-busbar; D - ດຽວຫັນຜ່ານປະເພດ; V - ໂຄງສ້າງ inverted; J - ລໍາດັບສູນ

ສໍາລັບຈຸດປະສົງກວດຫາຫນ້າດິນ; W - ຕ້ານມົນລະພິດ; R - ປະເພດ winding ເປົ່າ

ຕົວອັກສອນທີສາມ: Z - epoxy resin casting type; C - insulation ເຊລາມິກ; ຖາມ - ອາຍແກັສ insulated ຂະຫນາດກາງ; W - ພິເສດສໍາລັບການປ້ອງກັນ microcomputer

ຕົວອັກສອນທີສີ່: B - ມີລະດັບການປົກປ້ອງ; C - ການປົກປ້ອງທີ່ແຕກຕ່າງກັນ; ລະດັບ D-D; Q - ປະເພດການປັບປຸງ; J - ປັບປຸງ ZG

ຕົວເລກທີຫ້າ: ເລກລໍາດັບຜະລິດຕະພັນລະດັບແຮງດັນ

ພື້ນຖານການຄັດເລືອກ

ແຮງດັນທີ່ຈັດອັນດັບ

ແຮງດັນໄຟຟ້າທີ່ມີການຈັດອັນດັບຂອງຫມໍ້ແປງປະຈຸບັນຄວນຈະສູງກວ່າແຮງດັນທີ່ມີການຈັດອັນດັບຂອງເສັ້ນຈຸດຕິດຕັ້ງ.

ອັດ​ຕາ​ສ່ວນ​ການ​ຫັນ​ປ່ຽນ​

ບຸກຄົນທຸກຄົນຄວນຄິດໄລ່ IC ໃນປັດຈຸບັນໂດຍອີງໃສ່ການໂຫຼດແລະເລືອກອັດຕາສ່ວນການຫັນເປັນປະຈຸບັນ. ມີຂໍ້ມູນຈໍາເພາະຕ່າງໆສໍາລັບອັດຕາສ່ວນປະຈຸບັນທີ່ຖືກຈັດອັນດັບຂອງດ້ານຕົ້ນຕໍຂອງຫມໍ້ແປງປະຈຸບັນ (ເຊັ່ນ: 20, 30, 40, 50, 75, 100, 150, 2 × a/C), ແລະກະແສໄຟຟ້າຂອງດ້ານຮອງແມ່ນປົກກະຕິແລ້ວ 1A ຫຼື 5A. ໃນບັນດາພວກມັນ, 2 × a / C ຊີ້ໃຫ້ເຫັນວ່າມີສອງອັດຕາສ່ວນໃນປະຈຸບັນສໍາລັບຜະລິດຕະພັນດຽວກັນ, ເຊິ່ງສາມາດເຮັດໄດ້ໂດຍການປ່ຽນວິທີການສາຍຂອງຊິ້ນສ່ວນເຊື່ອມຕໍ່ຂອງຜະລິດຕະພັນ. ເມື່ອເຊື່ອມຕໍ່ເປັນຊຸດ, ອັດຕາສ່ວນປັດຈຸບັນແມ່ນ a/c, ແລະເມື່ອເຊື່ອມຕໍ່ແບບຂະໜານ, ອັດຕາສ່ວນປັດຈຸບັນແມ່ນ 2 × a/C. ໂດຍທົ່ວໄປ, ການເລືອກອັດຕາສ່ວນການແປງໃນປະຈຸບັນສໍາລັບການວັດແທກການຫັນເປັນປະຈຸບັນຄວນຮັບປະກັນວ່າ I1n ໃນປະຈຸບັນຈັດອັນດັບຂອງເຂົາເຈົ້າບໍ່ຫນ້ອຍກ່ວາກະແສໄຟຟ້າໃນສາຍ (i. e. , IC ຄິດໄລ່). ຖ້າການຄິດໄລ່ການໂຫຼດໃນປະຈຸບັນຢູ່ໃນເສັ້ນແມ່ນ 350A, ອັດຕາສ່ວນການແປງຂອງຫມໍ້ແປງປະຈຸບັນຄວນຈະຖືກເລືອກເປັນ 400/5. ເພື່ອຮັບປະກັນຄວາມຕ້ອງການຄວາມຖືກຕ້ອງຂອງ 11 Kv Current Transformer ທີ່ໃຊ້ສໍາລັບການປ້ອງກັນ, ອັດຕາສ່ວນການຫັນປ່ຽນສາມາດຖືກເລືອກໃຫ້ມີຂະຫນາດໃຫຍ່ກວ່າ.

ຫຼັກການຂອງການຄັດເລືອກລະດັບຄວາມຖືກຕ້ອງ: ລະດັບຄວາມຖືກຕ້ອງຂອງຫມໍ້ແປງປະຈຸບັນທີ່ໃຊ້ໃນການເອີ້ນເກັບເງິນແລະການວັດແທກຈະບໍ່ຕ່ໍາກວ່າລະດັບ 0.5; ammeter ທີ່ໃຊ້ໃນການກວດສອບຂະຫນາດຂອງກະແສໄຟຟ້າໃນແຕ່ລະວົງຈອນຂາເຂົ້າແລະຂາອອກຄວນໃຊ້ຫມໍ້ແປງປະຈຸບັນລະດັບ 1.0-3.0. ເພື່ອຮັບປະກັນວ່າຄວາມຜິດພາດຄວາມຖືກຕ້ອງບໍ່ເກີນຄ່າທີ່ກໍານົດໄວ້, ການໂຫຼດຮອງ (volt ampere) ຂອງຫມໍ້ແປງປະຈຸບັນໄດ້ຖືກກວດສອບໂດຍທົ່ວໄປ, ແລະການໂຫຼດຮອງ S2 ຂອງຫມໍ້ແປງບໍ່ໃຫຍ່ກວ່າການໂຫຼດ S2n ຈັດອັນດັບ, ດັ່ງນັ້ນຄວາມຖືກຕ້ອງທີ່ເລືອກສາມາດຮັບປະກັນໄດ້. ສູດການກວດສອບຄວາມຖືກຕ້ອງ: S2 ≤ S2n.
